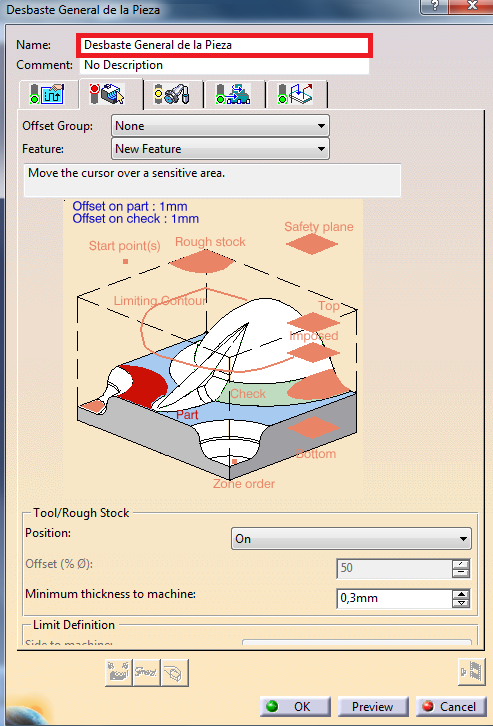

Aqui presenciamos de forma grafica el desbaste de la pieza con el programa de CATIA.

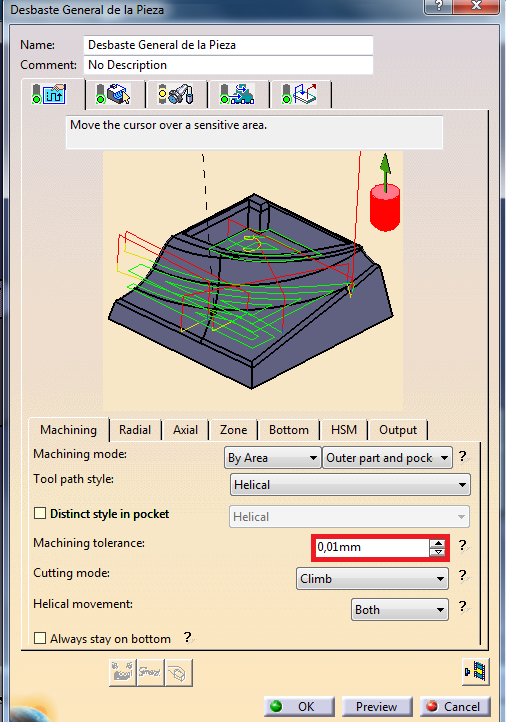

Aqui se puede observar de forma grafica las pasadas de desbaste que hara la herramienta sobre la pieza con el programa de CATIA.

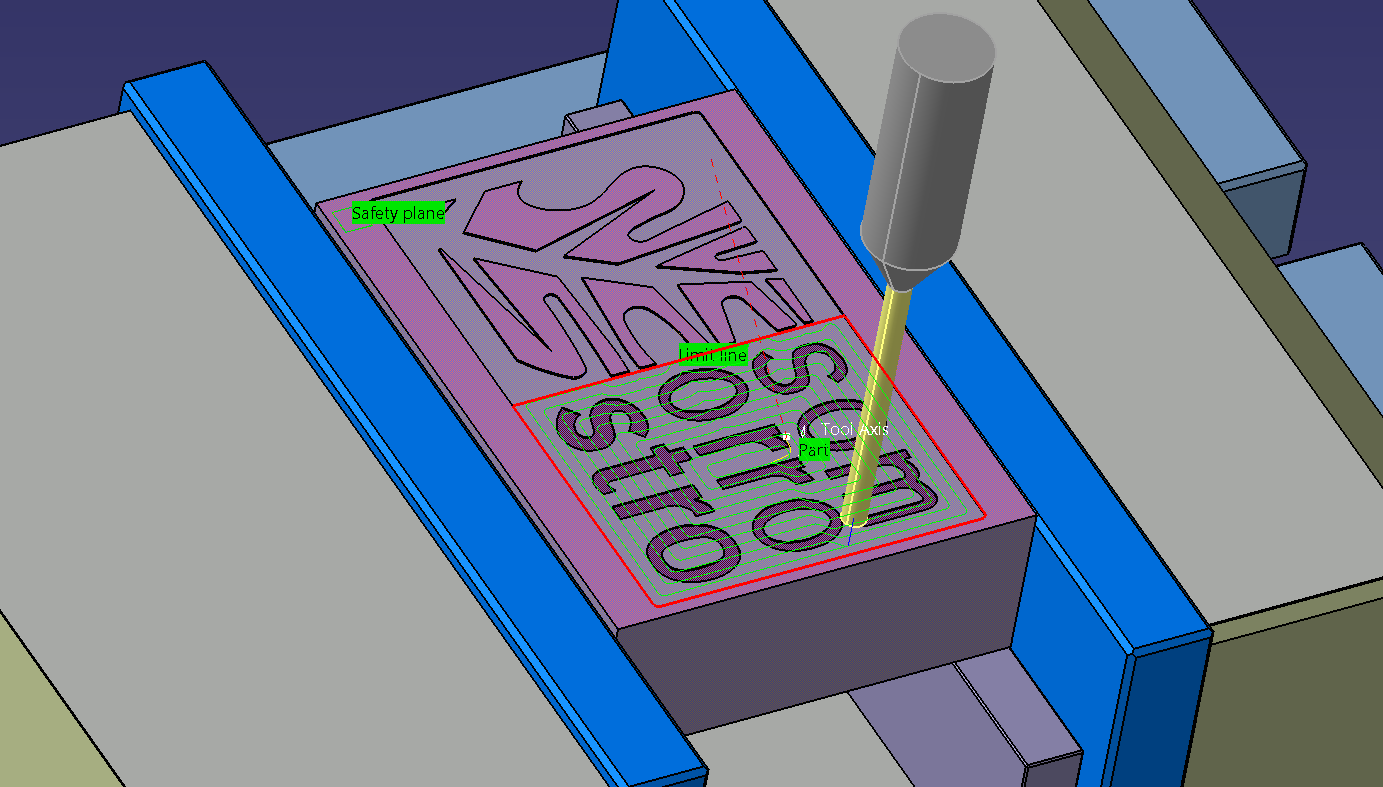

Aqui podemos observar de forma grafica las pasadas de la herramienta sobre la pieza para crear el espacio donde ira el logo con el programa de CATIA.

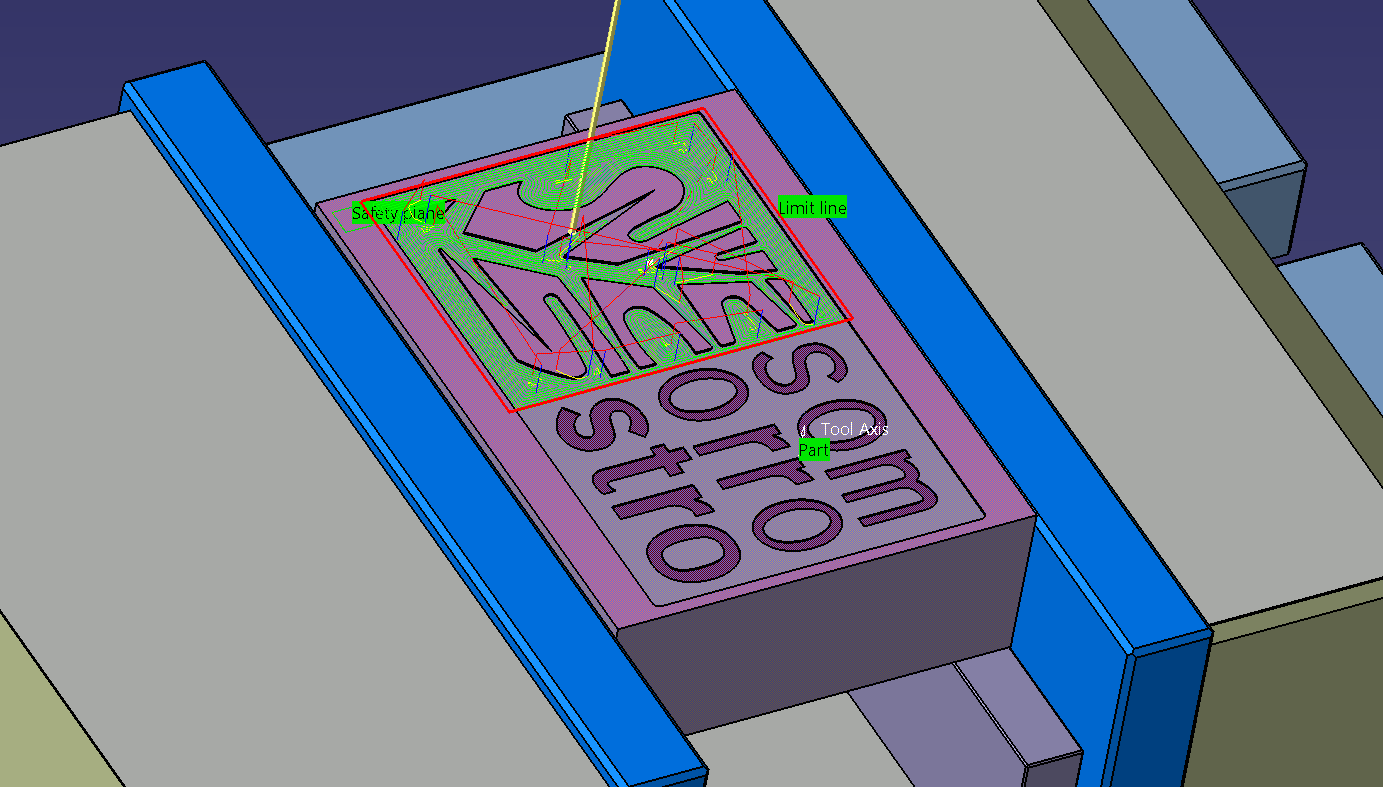

Aqui podemos observar de forma grafica las pasadas de la herramienta sobre la pieza para crear la hoja del logo con el programa de CATIA.

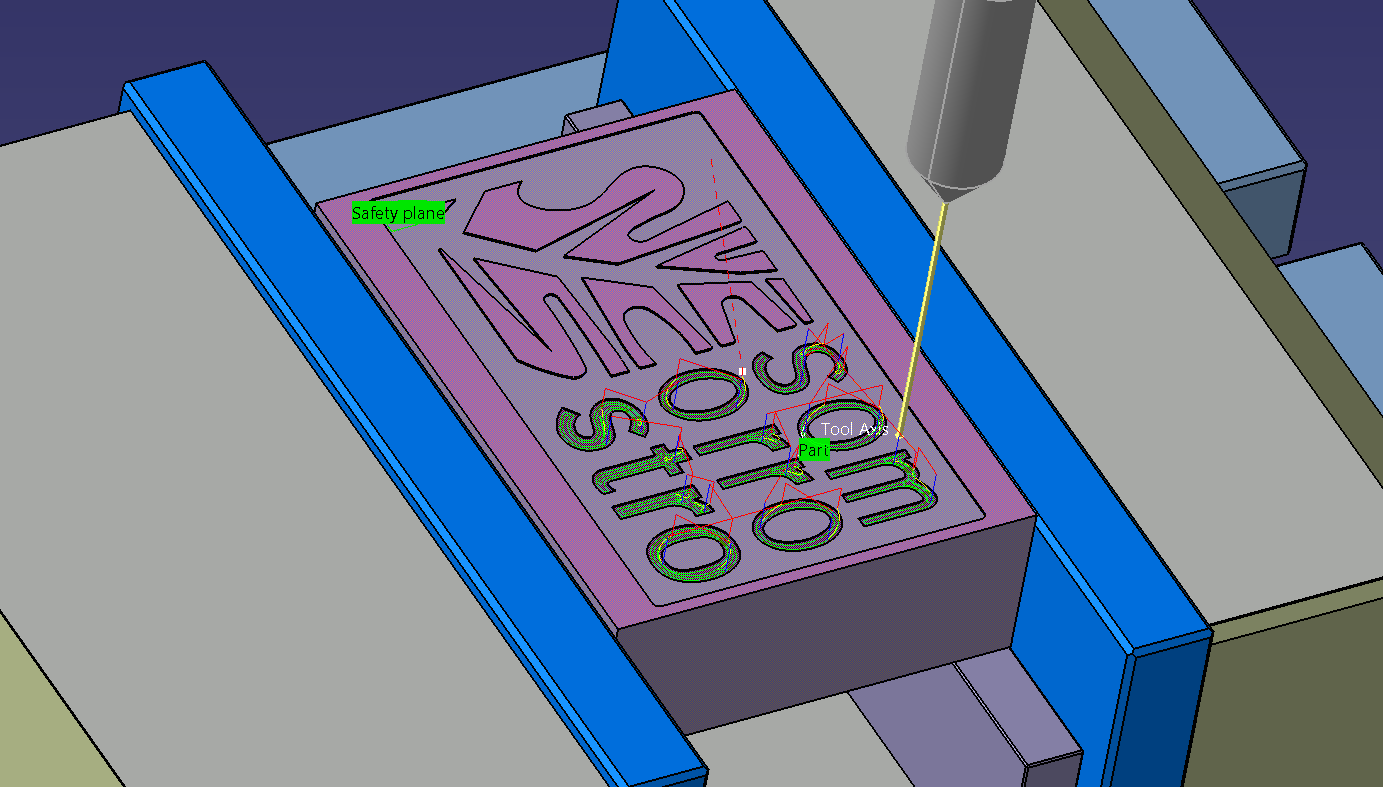

Aqui podemos observar de forma grafica las pasadas de la herramienta sobre la pieza para crear las letras del logo con el programa de CATIA.

Para la mecanización del programa CNC hemos tenido previamente que seleccionar las herramientas, preparar la maquina cogiendo ceros maquina, limpiándola, montando el bruto, cogiendo los ceros del bruto y por ultimo  volcando el programa de CNC previamente creado, desde el ordenador a la maquina y posteriormente supervisando la máquina para la correcta ejecución del programa de mecanizado. Una vez acabado el mecanizado hemos de quitar la pieza y limpiar la maquina, al finalizar ese proceso nos hemos puesto de acuerdo para la verificación de la pieza, es decir hemos comprobado que las dos piezas encajan  perfectamente.
